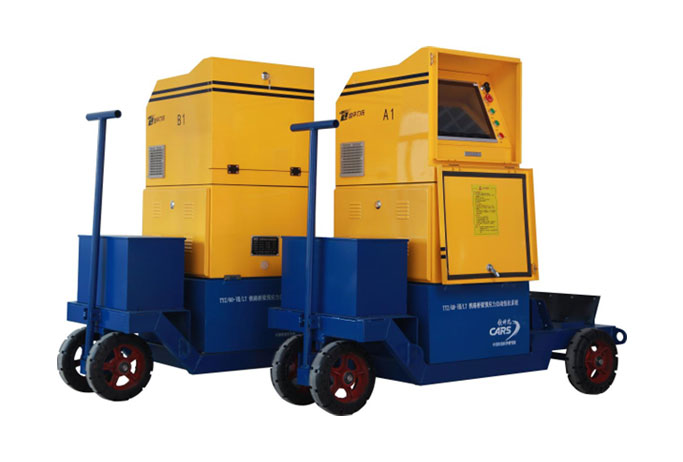

鐵路橋梁預應力自動張拉系統
發布時間：2022-04-23 人瀏覽
產品簡介：
TYZ/60-Ⅶ/LT鐵路橋梁預應力自動張拉系統應用于鐵路預應力混凝土橋梁張拉的自動控制，采用工控電腦、高性能邏輯控制器、測力傳感器和變頻器，精確控制四頂同步張拉，系統操作簡單，一鍵操作即可完成整個張拉過程，控制精度高，可有效提高鐵路預應力施工質量。
功能特點
■ 同步張拉
90%前以伸長值控制兩端同步張拉，90后以張拉力空號兩端同步張拉。
■ 伸長值效核
張拉過程中，實測伸長值和理論值的偏差超過±6%時，自動張拉系統報警，偏差超過-8%和+12%時，自動張拉系統停止張拉。
■ 力值效核
實時效核力傳感器和液壓傳感器測力差值，超過設定報警。
■ 伸長量計算
兼容初張全階段和第二階段兩種伸長量計算方式，方便客戶使用。
■ 外漏量測量
兼容手動測量和自動測量兩種方式，可直接更換帶有自動測量外漏量的前卡式千斤頂。
■ 斷電恢復
斷電時自動保存張拉數據，恢復供電后繼續完成后續張拉工作。
■ 油溫控制
自動測量液壓油溫度，自動控制液壓油加溫和冷卻。
■ 數據上傳
自動儲存張拉數據，并上傳至鐵路工程管理平臺。
■ 規范設計
完全符合Q/CR 586-2017《鐵路預應力混凝土橋梁自動張拉系統》規范要求。
■ 自動張拉
一鍵啟動直接自動完成預應力張拉、持荷、錨固、退頂全過程。
■ 精確測力
采用力傳感器測量張拉力，相對于油壓換算張拉力更精確。

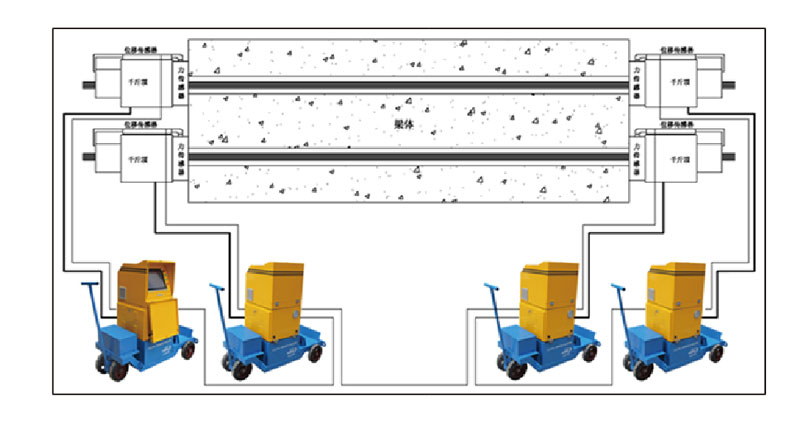

工作示意圖

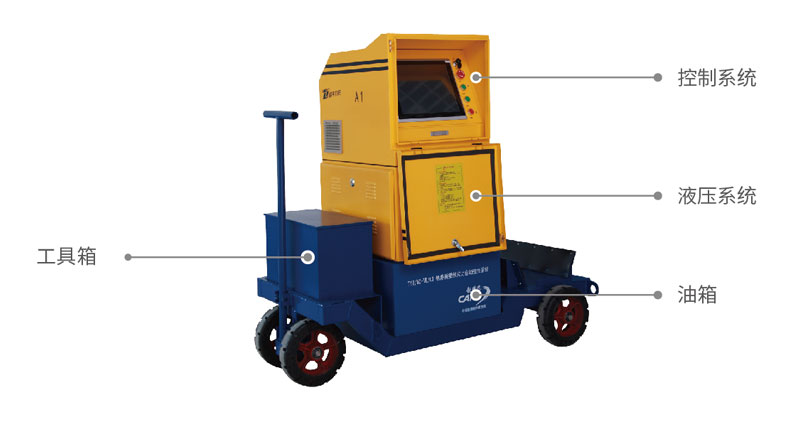

結構圖
技術參數
指標 | 數值 | |
位移傳感器 | 測量精度 | ＜0.5% |
滿量程 | 200mm | |
測力傳感器 | 測量精度 | ＜0.5% |
液壓傳感器 | 測量精度 | ＜0.5% |
滿量程 | 60MPa | |
溫度傳感器 | 測量精度 | ＜1℃ |
張拉力 | 控制精度 | ＜1% |
油泵 | 額定流量 | 2.4L/min |
整機 | 額定功率 | 3.5KW |
系統額定壓強 | 60MPa | |
重量 | 單機750kg | |
尺寸 | 1620mm×850mm×1470mm |
